    クロス・スタッフによる天体高度の測定（図絵） [マカオ海事博物館]

    画像は、太陽・星などの天体の高度を測定し、おおよその緯度の計算を可能にしたクロス・スタッフ（Cross Staff） である。中国語で「十字測天儀」という。16世紀から18世紀後半期まで用いられた。その用い方は図絵のとおりである。

    長棒に対して直角に交わる短棒(下の画像 1 )を差し込みスライドさせる。 長棒を天体に向けて構える。そして短棒をスライドさせながら、その上端を天体に視準させる。 他方の下端は水平線上に位置させる。短棒の両端が天体視準線と水平線に位置した時に、長棒上に刻まれた目盛りを読む。 その度数が天体高度となる。

    [ポルトガル語説明書き] Balestilha
    A balestilha permitia determinar a altura dos astros, pasa posterior cálculo da latitude. Este instrumento foi utilizado desde o século XVI até à, segunda metade do século XVIII.

    [画像撮影　2015.11.21　マカオ海事博物館にて][拡大画像: x27106.jpg][拡大画像: x27107.jpg]

    1 2

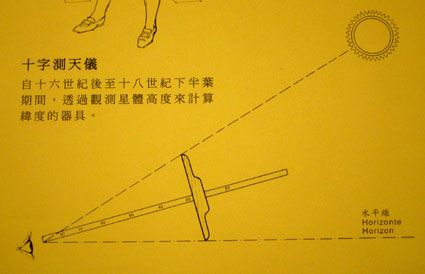

    1. クロス・スタッフの長棒に差し込みスライドさせながら、画像2&3のように天体への視準線を求める。　[拡大画像: x27108.jpg]

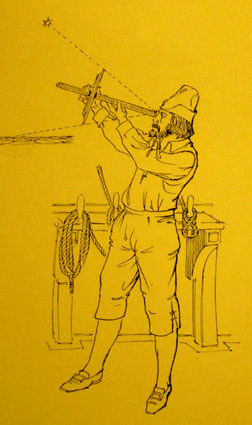

    2. クロス・スタッフで天測する航海者。　[拡大画像: x27109.jpg][拡大画像: x27110.jpg]

    3 4
    3. クロス・スタッフによる高度測定法。　[拡大画像: x27111.jpg]
    4.　ハンドログのほかに、四分儀、クロス・スタッフ、アストロラーベなどの天体高度測定具の陳列棚全景。　[拡大画像: x27082.jpg]　
