帆船の艤装図/マスト、帆、索具など [アルゼンチン国立海事博物館]


拡大画像


拡大画像

1 2

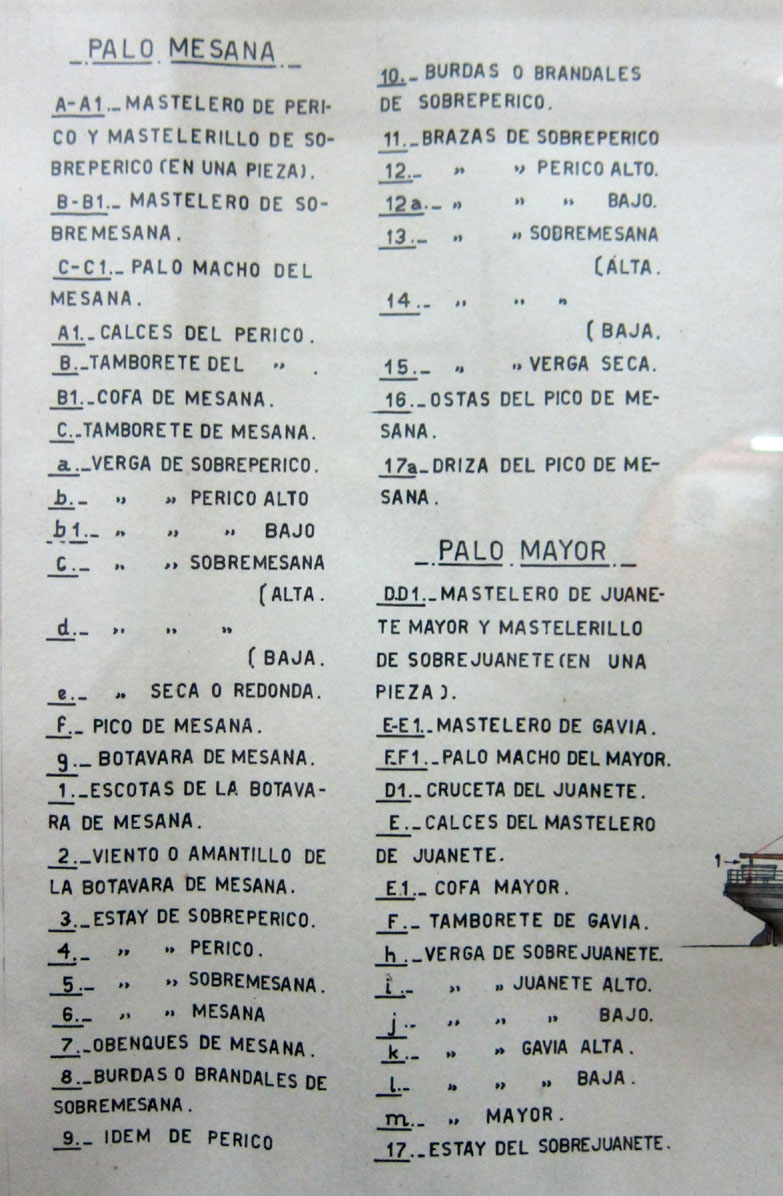

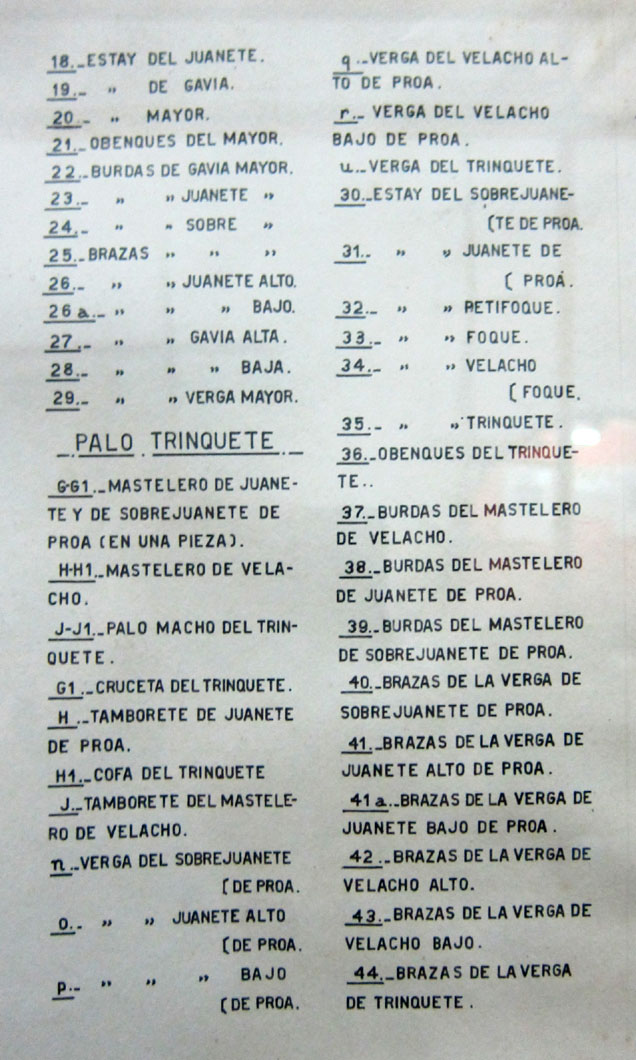

1-2. マスト名称: palo mesana, palo mayor, palo trinquete
[拡大画像 1.][拡大画像 2.]

3 5

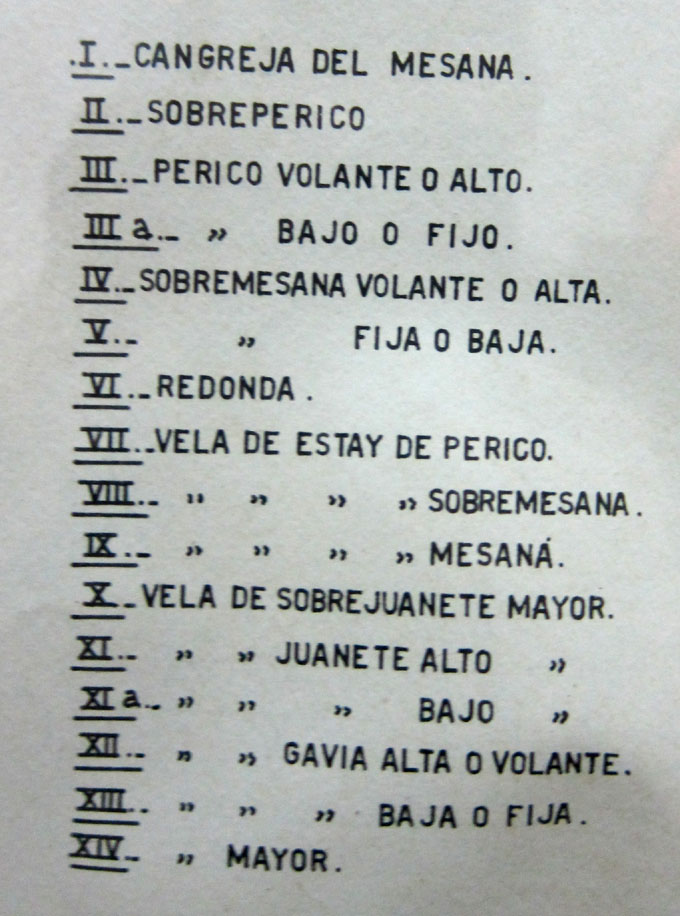

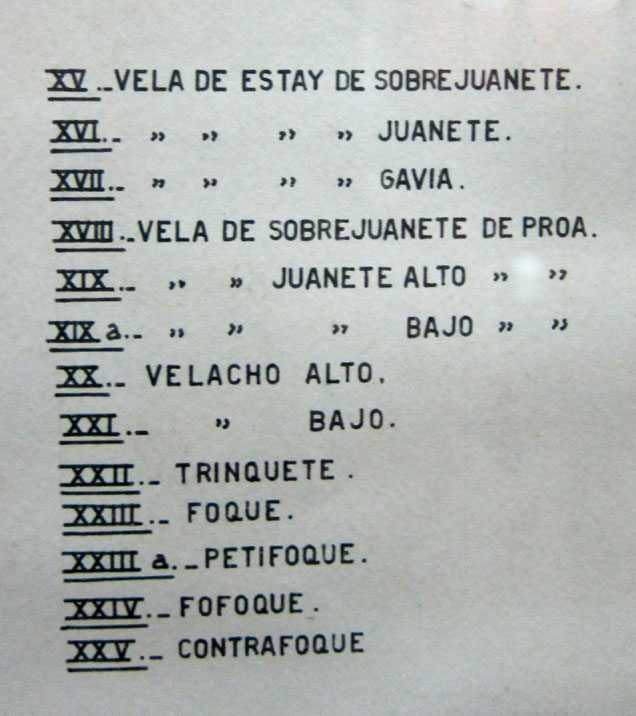

3-4. 帆の名称(I-XXV)
[拡大画像 3.][拡大画像 4.]

5

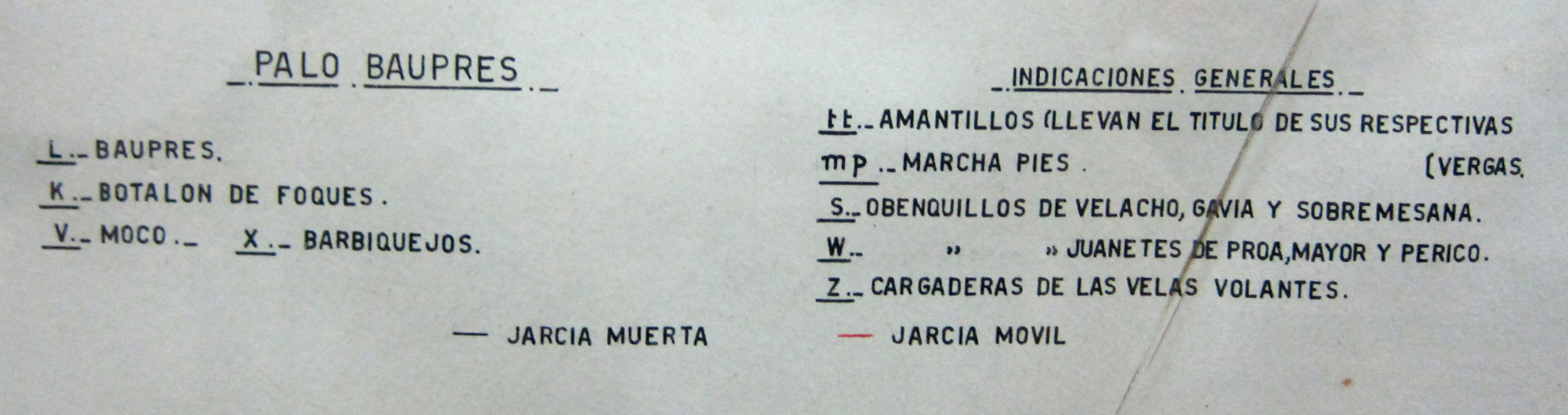

5. 斜檣など [拡大画像 5.]

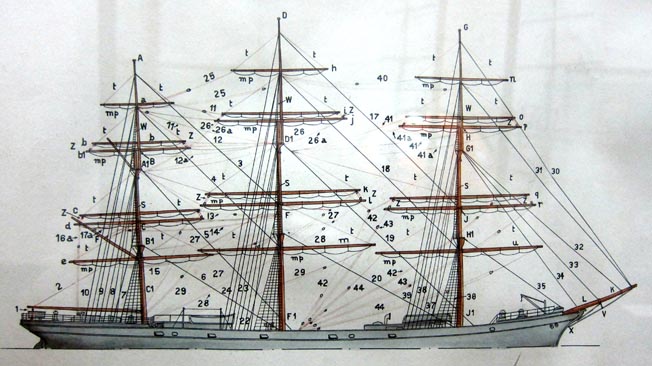

画像はアルゼンチンのティグレにある国立海事博物館 (Museo Nacional de la Nación, Armada Argentina) に展示される フル・リグド・シップ型 (full-rigged ship type) のアルゼンチン海軍の「近代的な商用軽走帆船」(Fragata Mercante Moderna (1890-1910)) のマスト、帆、索具などを図示する。各図絵の表題として、"Monenclatura de las Velas"、"Monenclatura de la Jarcia" と記される。


[参考]
jarcia: f.[海]雑荷物(ざつにもつ); [海]綱具(つなぐ)、船具(ふなぐ)、索具(さくぐ)、船道具[綱・滑車類など]、 艤装品(ぎそうひん)[英語: rigging]; [海]漁具、釣り道具; (jarcia muerta)[海]静索(せいさく)、シュラウド [英語: shrouds]; [ラ米: キューバ・メキシコ]綱、索.
/jarcia de firme: 静索(jarcia muerta).
/jarcia de labor: 動索[英語: running rigging].
/jarcia muerta: [海]静索(せいさく)(jarcia de firme)[英語: standing rigging].
/jarcia trozada: 古ロープの切れ端[ほぐしていろいろな用途にされる][英語: junk] [参考]trozar: tr.切れ切れにする (romper); 角材に切る.

[画像撮影: 2014.3.7 アルゼンチン国立海事博物館にて][拡大画像: x26962.jpg]
