一枚の特選フォト「海 ＆ 船」

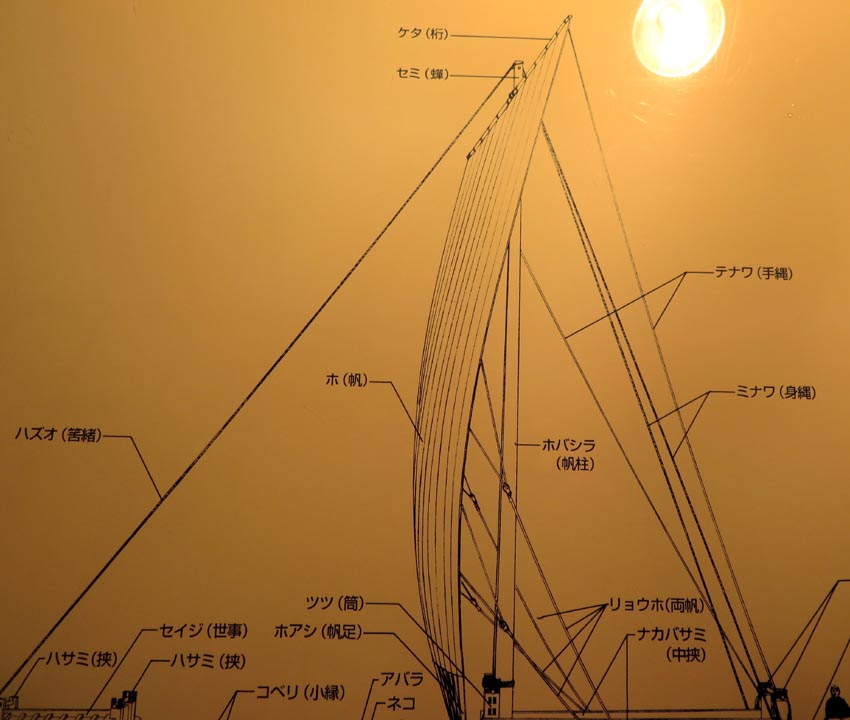

高瀬舟の構造図（部位名称図）

1
拡大図についてはこちらをご覧下さい。 [拡大画像: x29011.jpg]

千葉県立関宿博物館には、利根川水系における大型の高瀬舟の模型が展示される。画像はその舟の構造図で、その主要構造部位や艤装などの名称が 記されている。川舟としての高瀬舟は、江戸時代利根川舟運の主役であった。船の長さは最大のもので30メートル近くあり、1,300俵 （1,300俵×60㎏＝78,000㎏、約78トン）ほどの米俵を積むことができた。当時利根川は大きな帆に風を受けて行き来する高瀬舟で賑わって いたという。 a a. 拡大図　[拡大画像: x29037.jpg] b c b. 拡大図　[拡大画像: x29035.jpg]／ c. 拡大図　[拡大画像: x29036.jpg] 高瀬舟の構造・各部名称 帆・マスト関連 ・　ケタ（桁）、帆桁 ・　セミ（蝉）：　 　　帆の操作用滑車 ・　ホバシラ（帆柱） ・　ホ（帆） ・　ハズオ（筈緒） ・　テナワ（手縄） ・　ミナワ（身縄） ・　リョウホ（両帆） ・　ナカバサミ（中挟） ・　ツツ（筒） ・　ホアシ（帆足） 船首・舳先関連 ・　コシカケフナバリ（腰掛船梁） ・　イカリ（碇） ・　イカリヅナ（錨綱） ・　オモテタテイタ（表立板） ・　オモテフナバリ（表船梁） ・　タナイタ（棚板） ・　ハサミ（挟） ・　セイジ（世事） ・　カリフナバリ（仮船梁） ・　コベリ（小縁） ・　アバラ ・　ネコ ・　シキ（敷） ・　トネギ（戸根木） 船尾・艫関連 ・　ドウフナバリ（胴船梁） ・　カリフナバリ（仮船梁） ・　ケヌキタツ（鑷立）／鑷(けぬき)：金偏に耳を3つ書く ・　トモフナバリ（艫船梁） ・　カジヅカ（舵柄） ・　カジドコ（舵床） ・　オオトモ（大艫） ・　カジ（舵） ・　トモタテイタ（艫立板） 辞典内関連サイト：　 ・　新河岸川荷船の各部名称図 ・　新河岸川荷船の舵（荷船各部略図含む） [撮影年月日：2020.7.10／撮影場所： 千葉県立関宿城博物館（利根川と江戸川との分岐地点近傍に所在する／住所：　千葉県野田市関宿 三軒家143－4）]
