一枚の特選フォト⌈海 ＆ 船⌋

リギングズ（マスト・ヤード・動静索など）（1）

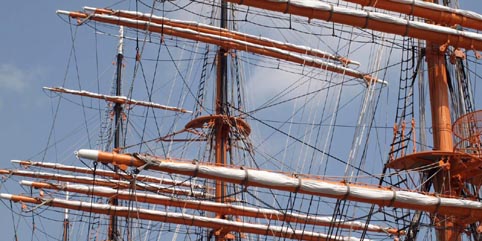

白い船体(ハル)に高いマストをもち、細長い帆桁(ヤード)をマストに綺麗に吊り下げて並べたてた姿。 それは結い上げた髪にかんざしを挿した「花魁(おいらん)」にも似る姿。ゆえに、「花魁船(おいらんぶね)」と呼ばれることもありなん。 日本丸のマスト、前方からフォアマスト、メーンマスト、ミズンマスト、ジガーマストという。マストはいずれも垂直に立って おらず、やや後方に傾斜する。フォアマストが3.5度、メーンマストが4.2度、ミズンマストが4.9度、ジガーマストが5.6度と、 順に傾斜度は大きくなっている。 総帆展帆の場合は、合計29枚が装備される。船首尾線とは直角方向に、マストに掛けられるヤードに合計18枚の四角い帆(横帆と 呼ばれる)、さらには船首尾方向にかけられる三角形や不等辺四角形の帆が、フォアマストの前方、マストと マストの間、ジガーマストに合計11枚の帆 (縦帆と呼ばれる) が装備される。 それらの総面積は2,065平方メートル、畳の大きさに換算すると1,250畳にもなる。それらの帆から生み出される推進力をもって、 約2,300トンの船体を時に好条件のもとでは時速20㎞で航走する。 [参考文献] 荒川博 「帆船への招待」 海文堂、昭和61年、28-40頁 [2010.03．日本丸メモリアルパーク(Nippon Maru Memorial Park)・練習帆船「日本丸」(sail training ship Nippon Maru)・ 横浜][拡大画像: x22520.jpg][拡大画像: x22519.jpg]

1 2 3 4

1． [拡大画像: x22521.jpg] 2． 手前はフォアマストとシュラウズ、その後ろに航海船橋とメーンマスト。　[拡大画像: x22594.jpg] 3． フォアマストとシュラウズ、ヤードはロワーとその上にトップヤード。　[拡大画像: x22595.jpg] 4． フォアマスト基部周囲にある栓座。ビレイ・ピンで動索を止めおく。　[拡大画像: x22596.jpg][拡大画像: x22608.jpg:　説明書き] 辞典内関連サイト: 世界の海洋博物館－日本
