原寸大の千石船の船体中央切断面構造(Midship Half-Section )
1
2

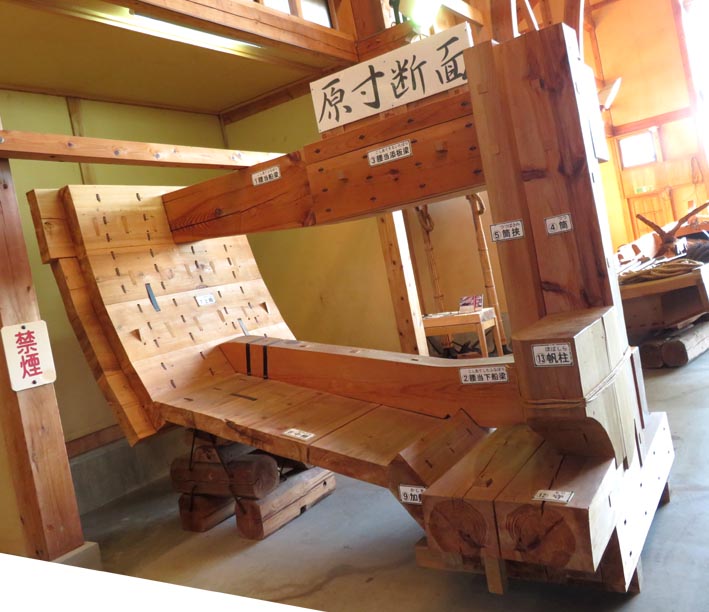

新潟県佐渡の南西部の小木半島海岸沿いにある小木町宿根木の「佐渡国小木民俗博物館・千石船「白山丸」展示館」に陳列される、原寸大の千石船の船体中央切断面構造である。主要部位の名称が次のように記されている。

[辞典内関連サイト]

・　千石船「白山丸」
・　縮尺10分の1の弁財船（その１）／小型(こがた) [小型とは船板図の通りに組み立てられた、造船に供するための模型] [このページ]
・　縮尺10分の1の弁財船（その2）／ハーフモデル（船首尾線での切断面構造）
・　原寸大の千石船の船体中央切断面構造 [このページ]
・　弁財船の艤装・部位名称図　（このページの画像1の両サイドに掲示された艤装・構造図）

1.　腰当船梁（こしあてふなばり）
2.　腰当下船梁（こしあてしたふなばり）
3.　腰当添板梁（こしあてそえいたばり）
4.　筒（つつ）
5.　筒挟（つつばさみ）
6.　??
7.　上棚（うわだな）
8.　中棚（なかだな）
9.　加敷（かじき）
10.　側航（そばがわら）
11.　航（かわら）
12.　守（もり）
13.　帆柱（ほばしら）

[撮影年月日：2020.10.21／撮影場所：「佐渡国小木民俗博物館・千石船「白山丸」展示館」／新潟県佐渡・宿野木]
1.　[拡大画像: x28739.jpg]
2.　[拡大画像: x28766.jpg]
