英国の海洋エネルギーに関するパネル展示
「英国の海からのパワーとエネルギー」


英国のプリモスは英国南西部のコーンウォル半島にあって、イギリス海峡の西側海域に面する港町である。プリモスはかつて 数多くの歴史的航海の起点となった。 そのプリモスの旧市街地や旧港の傍に所在する国立海洋水族館 National Marine Aquriumにおいて、海洋エネルギーを利用した発電について幅広く、又大変分かりやすくパネル展示が 行われていた。その題するところは、「英国の海からのパワーとエネルギー (Power and Energy from British Seas)」である。  [拡大画像: x25865.jpg]

1.
1. ラ・ランス潮汐発電所 [拡大画像: x25691.jpg]
8
8. 半没水型でシリンダー形の浮体装置(ヒンジ連結式)「ペラミス (Pelamis) 」による波力発電について  [拡大画像: x25817.jpg]
2.
2. 温度差発電(OTEC)について[構造図] [拡大画像: x25690.jpg]

9. 波力発電における電気集積のための海底ハブシステム [拡大画像: x25867.jpg]
3.
3. 潮汐発電について [月の引力&潮の満ち引き図] [拡大画像: x25816.jpg]
10
10. 海岸固定式波力発電装置「リンペット」 [拡大画像: x25813.jpg]
4.

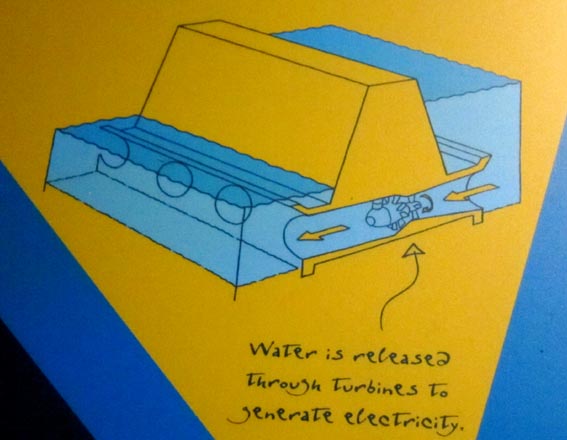

4. バラージ築造 (築堰) 式潮汐発電について [拡大画像: x25855.jpg]

11. 波力利用揚水装置「アクアブイ」&発電 [拡大画像: x25879.jpg]
5.
5. 人工ラグーン (人工潟) 造成式 とフェンス築造式による潮汐発電ついて [拡大画像: x25819.jpg]

12. 波のエネルギー&波力について [拡大画像: x25822.jpg]
6.
潮流発電装置 「シーフロー (Seaflow) 」 [拡大画像: x25688.jpg][拡大画像: x25689.jpg]

13. 海流発電について  [拡大画像: x25815.jpg]
7.
7. 世界の波力について [世界の波力エネルギーポテンシャル図] [拡大画像: x25807.jpg]

14. 洋上風力発電 [拡大画像: x25893.jpg]

「英国の海からのパワーとエネルギー」と題する展示では、海のエネルギー源である波力、潮力・潮汐、温度差、海流、 海上風力などを利用して発電するといういろいろな潜在的可能性について、又いろいろな開発・実用化段階にある発電装置について、 将来を担う子供たちに向けに大変分かりやすく、また興味をもってもらえるように、イラスト・写真・ビデオ映像などをもって 解説している。
海のもつエネルギー全般を総観する展示パネルでは、具体的な海洋発電の取り組みを紹介するゲートウェイとして、 次のように記されている。





総論として、「Ocean Power」と題し、海のもつパワーとエネルギーについて次のように説明する(英文のまま)。
    Ocean Energy
    A large amount of the energy that reaches earth from the sun is absorbed by the oceans of the world.
    It creates winds which drive vast ocean currents and make waves.
    This solar energy warms the waters of the oceans and adds water vapour to the air.

    The moon's gravity pulls our oceans towards it causing the sea to rise and fall twice a day.
    These are the TIDES.
    Winds, ocean current, and tides all contain huge amount of energy.
    Scientists across the world are experimenting with ways to turn this energy into power.
    * The moon's gravity pulls our oceans towards it causing the tides.

    Ocean Power
    The energy stored in our oceans is vital to the future of our planet.
    We can make use of this stored energy in many different ways, but first we have to find ways of releasing it.
    We must convert this fantastic ocean energy resource into useful OCEANPOWER.
    The easiest way to turn ocean energy into useful OCEANPOWER is to convert it into electricity.
    Almost all types of ocean and water power projects convert the energy into electricity.
    [拡大画像: x25885.jpg]

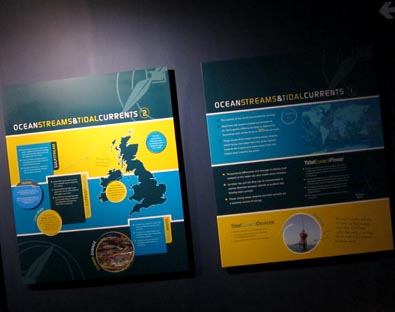

「Ocean Streams and Tidal Currents @」と題するパネル (右画像の右パネル[>拡大画像: x25881.jpg]) では、 以下のように記される。

・ 世界の海はたえず動いている。
・ 海からの熱は、沖合におけるそよ吹く風から、時速360kmまでの風を伴う破壊的威力をもつハリケーンまで、空気の動きをつくる。
・ これらの風は大きな表層海流を押し流し、極地方から熱帯地方に向けて冷たい海水を、そして熱帯地方から極に向けて 暖かい海水をもたらす。

    > The oceans of the world are constantly moving.
    > Heat from the oceans creates movements of air, from gentle offshore breezes to destructive hurricanes with winds of up to 360 km per hour.
    > These winds drive major surface ocean streams which bring cold water from the polar regions towards the tropics and warm water from the tropics back towards the poles.

    (左図)世界海流図 [拡大画像: x25886.jpg]

    > Temperature differences and changes in salinity (salt content) of the water can also create ocean streams.
    > As tides rise and fall they can be concentrated in narrow channels between islands to produce fast flowing tidal currents.
    > These strong ocean streams and tidal currents are a potential source of energy.




    Tidal Current Power
    > The energy of fast flowing tidal currents can be converted to useful power using underwater turbines. The west coast of Scotland and the Irish Sea are good locations for tidal current devices.
    > Tidal current turbines are very similar to wind turbines. They rotate much slower than wind turbines but they can generate a lot more power because of the greater force of the water.
    > The turbines are fixed to the sea bed or tethered to fixed floating platforms. They are free to rotate as the current changes direction.
    > The environmental impact of ocean tidal power schemes is quite low.

    Tidal Current Devices
    > Seaflow is rather like an underwater wind turbine.
    > It uses tidal currents to drive a large underwater rotor which generates electricity.
    > Seaflow was first tested off the north Devon coast.


    潮流発電装置「SEAFLOW」のタービン・ローターの写真:  Marine Current Turbines TM LTD
    > You can't usually see the turbines as they're busy generating electricity under the water - but they can be raised for access - as shown here.





「Ocean Streams and Tidal Currents A」と題するパネル ([拡大画像: x25881.jpg]) では以下のように記される。

    潮流
    > The tidal current power flowing through the Pentland Firth in Scotland is equal to 6.1 GW.
    (Pentland Firth: オークニー諸島と英国本島との間のペントランド海峡)
    > It is estimated that the tidal current power flowing through the north channel of the Irish Sea is equal to 3.6 GW.
    (the north channel: 英国本島とアイルランド島との間のノース・チャネル(ノース海峡))

    Tidal Waves, Tsunami Damage
    > Tsunamis are sometimes called tidal waves, but they are nothing to do with tides.
    > A tsunami is a type of giant wave caused by underwater earthquakes or volcanic eruptions.
    > Tsunamis can travel thousands of kilometres and can be very destructive.

    Gulf Stream
    > The UK is kept warm by a major ocean stream called the Gulf Stream. It brings warm water from the tripics and keeps our climate mild in the winter.
    > If the Gulf Stream changes course or even stops then the impact on the UK climate will be very great.
    > Disruption of the ocean streams can also be very bad bad news for plankton, fish and other marine life.

    Tidal Current Power
    > Ocean tidal current power is a new area of research, but the results are very exciting.
    > Scientists think that tidal current power will soon be more important than ocean wave power.
    > By 2010 the UK might have tidal current power devices installed in our waters that could generate 322 MW of electricity.





英国の海洋パワー
ファクト・フォーカス
・ 波力、風力、潮汐発電に最も適した立地のいくつかは、世界でもこの英国周辺に見出される。
・ 風の速さは陸上におけるよりも海上の方がより高いので、風力タービンを沖に設置する理想的な場所は海洋である。
又、海洋は規模がより大きくてより費用対効果がある風力ファームを建設するにはより容易である。
・ 30km×40qの巨大な沖合ウインドファームは、理論的には英国の電力需要の10%を供給することができよう。

UK Ocean Power
Fact Focus

    > Some of the best locations in the world for wave, wind and tidal power are found around the UK.
    > The ocean is an ideal place to put offshore wind turbines as wind speeds are higher at sea than on land. It is also easier to build larger and more cost effective wind farms.
    > A giant offshore wind farm 30km by 40km could theoretically supply 10% of UK electricity.

* 波力関連
・ 科学者は、英国の北および西の海岸線沿いでの平均的な波力発電総量を年間260テラワット時に匹敵すると推定している。 英国の2002年における電力需要は350テラワット時であった。

    > Scientist estimate that the total average wave power along the west and north shoreline of the UK is equal to 260 TWh per year.
    The UK electricity demand in 2002 was 350 TWh.
* 風力関連
・ 沖合風力発電のベスト・サイトは、北海およびアイリッシュ海の浅海域にある。
    > The best offshore wind power sites are in the shallow waters of the North and Irish Seas.

* 事例研究: ブライス沖合ウインドファーム
・ 英国水域での最初の風力ファームは、2000年にノースハンブリアン沿岸にあるブライスで完成された。
2基のタービンが沖合1kmの暗礁の上に設置された。
[注]ブライス: スコットランドのニューキャッスル(北海に面する)北東に位置する沿岸都市.
    Case Study: Blyth Offshore Wind Farm
    > The first offshore wind farm in UK waters was completed at Blyth on the Northhumbrian coast in 2000. 2 turbines were built about 1 km offshore on submerged rocks.
* 風力ファーム関連
・ ノース・ホイル沖合ウインドファームは、北ウェールズの海岸沖8qに立地する。それぞれ2MWの定格をもつ30基のタービンが、 2003年11月に稼働した。 ウインドファームは5万世帯用に十分な電気を発電することができるはずである。
    > North Hoyle offshore wind farm is located 8 km off the coast of North Wales. リバプールの近くか
    The 30 turbines, each rated at 2 MW, were switched on in November 2003. The wind farm should be able to generate enough electricity for 50,000 UK homes.
* バラージ潮汐ダムサイト関連
・ セヴァーンのような大きな河口域はバラージ式(築堤・築堰式)潮汐や潮流発電装置を設置するにはベストなサイトである。
[注]セヴァーン(Severn): 英国南西部のコーンウォル半島とウェールズとの間にはさまれたブリストル水道(Bristol Channel)の 湾奥域。ウェールズを流れ下るセヴァーン河の河口域のこと。下流地方には大都市ブリストル(Bristol)がある。
    > Large estuaries, such as the Severn, make the best sites for tidal barrages and tidal current devices.

・ 漁業者は沖合ウインドファーム周辺海域での魚資源が増加したと報告してきた。それらファームは人工漁礁のような役割を 果たしており、海の生き物を促進することができる。
    > Fishermen have reported increased fish stocks around offshore wind farms. They can act like artificial reefs and encourage sea life.

・ 英国のベストな波力場所のいくつかはスコットランドにある。
    > Some of the best UK wave power locations are in Scotland.



「英国海洋パワー(UK ocean power)」と題する英国周辺海域利用図。 [画像: z19829.jpg][拡大画像: x25887.jpg] [拡大画像: x25880.jpg]
1 2
1. [拡大画像: x25852.jpg]
2. [拡大画像: x25853.jpg]
